殼管式冷凝器的結構

殼管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。

進行熱交換時，冷卻水由頂蓋的連接管進入，在管內流動，這條路徑稱為管程；有害蒸氣在管束與殼體之間的空隙內流動，這條路徑稱為殼程；管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，因?yàn)闊o論從傳熱、壓力降及清掃方面都比較合理。

我廠生產的殼管式冷凝器、列管式冷凝器，按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。

殼管式冷凝器的分類

（1）固定管板式換熱器：結構簡單、緊湊、能承受較高的壓力，造價低，管程清洗方便，管子損壞時易于堵塞或更換

（2）浮頭式換熱器：管內和管間易于清洗，不會產生熱應力；

（3）U形管換熱器：只有一塊管板，管束由多根U形管束組成，管的兩端固定在同一塊管板上，管子可以自由伸縮。當殼體與U形換熱器有溫差時，不會產生熱應力。

（4）滑動管板式換熱器：結構簡單，造價低廉，必要時可在管箱增設隔板，強化傳熱。

殼管式冷凝器的特點

(1)臥式殼程冷凝膜傳熱系數要比立式管內或管外的膜傳熱系數高數倍，同時不凝物不會在死角積累起來不易排出。

(2)冷卻水走管內便于清掃水垢。水走管內容易保證有較高的流速，這對降低水垢生成的速度與提高水膜的傳熱系數都有好處。

(3)臥式列管式冷凝器，使低層管子處于冷卻水進口處，而使冷凝液積于底層，以便降低冷凝液的溫度。在表面冷凝系統中，對冷凝液進一步冷卻很重要，如果冷凝系統中的溫度較高，一接觸空氣有機氣體就會有大量揮發，一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器，不過這樣要增加費用。

主要技術參數（供參考）

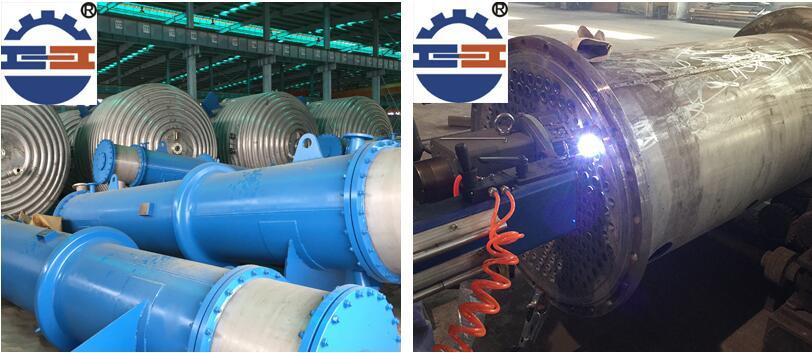

所有列管式冷凝器圖片均為實物拍攝，由于產品不斷更新，具體參數請聯系我公司。
